Lo schema degli scarichi è il disegno tecnico che mostra il percorso delle tubazioni di scarico, la posizione delle colonne, le diramazioni dei sanitari e il collegamento alla rete fognaria.
È utile per comprendere come è realizzato l’impianto e per pianificare ristrutturazioni, manutenzioni o interventi di ricerca perdite.
Quando lo schema non è disponibile o non è aggiornato, individuare il percorso reale delle tubazioni può diventare complesso.
Conoscerne la posizione prima di intervenire permette di evitare demolizioni inutili, ridurre i tempi dei lavori e scegliere la soluzione più adatta al problema.
In questo articolo vedremo:
- Come è fatto un impianto di scarico
- Come trovare lo schema degli scarichi di casa
- Come capire dove passano i tubi e le colonne di scarico
- Come verificare il percorso effettivo degli scarichi
- Confronto tra i principali metodi per individuare il percorso degli scarichi
- Serve sempre demolire per intervenire sugli scarichi?
- Caso reale: scarico forato durante il montaggio di una tenda
- Domande frequenti sullo schema degli scarichi
Com’è fatto un impianto di scarico

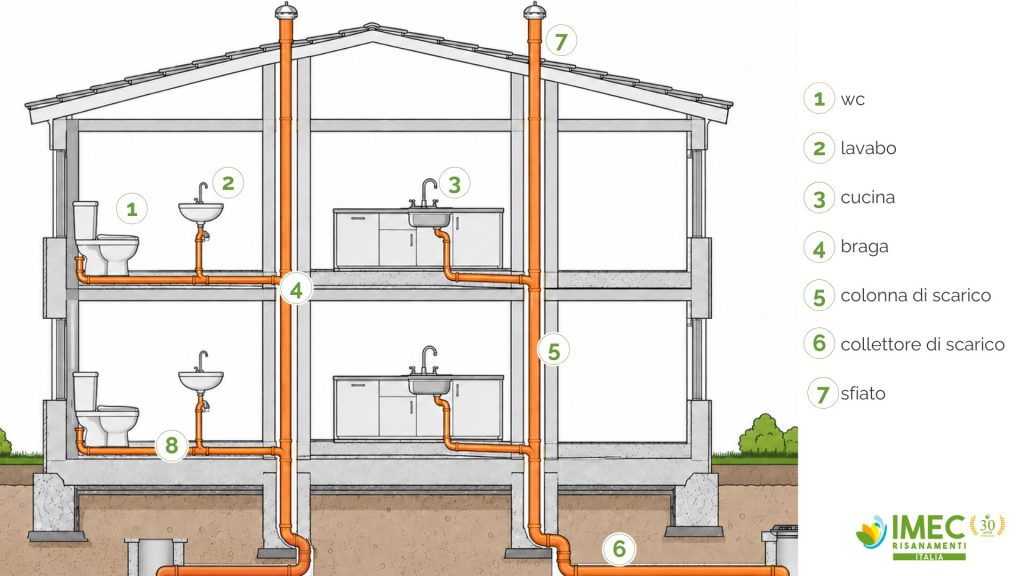

Un impianto di scarico è l’insieme di tubazioni, raccordi e componenti che raccolgono le acque reflue provenienti da bagni e cucine convogliandole verso la rete fognaria pubblica oppure a un sistema di trattamento, come una vasca di raccolta.
Sebbene ogni edificio possa avere una configurazione diversa, gli elementi principali dell’impianto sono generalmente gli stessi, ciascuno con una funzione specifica.
| Elemento | Dove si trova | Funzione |
| Scarichi dei sanitari | Collegati direttamente ai sanitari | Raccolgono le acque reflue e le convogliano verso la rete di scarico. |
| Tubazioni orizzontali | Generalmente sotto il pavimento o nei controsoffitti | Convogliano gli scarichi verso la colonna |
| Braga | Nel punto di collegamento tra gli scarichi dei sanitari e le tubazioni principali e la colonna verticale | Raccordo che collega gli scarichi dei sanitari alla colonna |
| Colonna di scarico | All’interno di muri, cavedi tecnici o vani dedicati | Raccoglie gli scarichi dei vari piani dell’edificio e li convoglia verso il collettore principale |
| Colonna di ventilazione o sfiato | Prosegue dalla colonna fino alla copertura dell’edificio | Mantiene in equilibrio la pressione all’interno dell’impianto, evitando il risucchio dei sifoni e la fuoriuscita di cattivi odori |
| Collettore di scarico | Generalmente sotto il piano terra o all’esterno dell’edificio | Tubazione principale che riceve le acque dalle colonne e le convoglia verso la rete fognaria o l’impianto di trattamento |
Componenti aggiuntivi presenti in alcuni impianti
In alcuni edifici possono essere presenti ulteriori componenti destinati al pretrattamento delle acque reflue prima dello scarico nella rete fognaria o nel sistema di smaltimento.
Vasca imhoff
- Presente negli edifici non collegati alla rete fognaria pubblica;
- Effettua il pretrattamento delle acque reflue
Degrassatore (condensa grassi)
- Trattiene i grassi provenienti dagli scarichi della cucina
Conoscere i componenti di un impianto aiuta a interpretare lo schema degli scarichi, ma non sempre consente di capire dove passano realmente i tubi di scarico all’interno dell’edificio.
Come trovare lo schema degli scarichi di casa?
Lo schema degli scarichi di casa può essere presente nella documentazione tecnica dell’edificio, ma non sempre è facilmente reperibile o aggiornato.
Per trovarlo è possibile partire da alcune fonti:
- Progetto edilizio originale
Negli elaborati tecnici depositati per la costruzione dell’edificio possono essere presenti gli schemi degli impianti, compreso il progetto degli scarichi.
Questa documentazione può essere reperibile presso gli archivi comunali attraverso una richiesta di accesso agli atti oppure presso il tecnico che ha seguito i lavori, se ancora reperibile.
- Documentazione di ristrutturazioni successive
Se l’immobile ha subito lavori successivi, lo schema degli scarichi potrebbe essere contenuto nella documentazione relativa alla ristrutturazione, soprattutto quando sono state modificate le posizioni di bagno, cucina o sanitari.
- Amministratore di condominio
Negli edifici condominiali è possibile chiedere all’amministratore se sono disponibili documenti relativi agli impianti comuni, come colonne di scarico o interventi eseguiti nel tempo.
- Tecnico che ha seguito i lavori
In caso di ristrutturazioni recenti, il progettista, il direttore dei lavori o l’impresa che ha eseguito gli interventi potrebbero avere informazioni sul percorso degli scarichi realizzato.
La documentazione tecnica costituisce un utile punto di partenza, ma potrebbe non riflettere eventuali modifiche apportate all’impianto nel corso degli anni.
Come capire dove passano i tubi e le colonne di scarico
Per individuare il percorso degli scarichi è possibile partire dall’osservazione dell’edificio e dalla documentazione disponibile.
I suddetti elementi possono fornire indicazioni utili, anche se non sempre sono sufficienti a ricostruire con precisione il tracciato reale dell’impianto.
1 – Osservare la disposizione degli ambienti
Per individuare la posizione degli scarichi è possibile osservare alcuni elementi caratteristici:.
- Bagni sovrapposti
Nei condomini, i bagni sono spesso allineati verticalmente e collegati alla stessa colonna, per semplificare la realizzazione dell’impianto.
- Cavedi
Le colonne possono essere installate all’interno di cavedi dedicati che attraversano verticalmente l’edificio.
- Punti di ispezione
In alcuni edifici sono presenti aperture che consentono di accedere alla colonna per interventi di manutenzione.
- Posizione dei sanitari
Le tubazioni orizzontali collegano i singoli sanitari alla colonna di scarico e, nella maggior parte dei casi, seguono il percorso più breve mantenendo la pendenza necessaria per favorire il corretto deflusso delle acque reflue.
2 – Consultare lo schema dell’impianto
Se disponibile, lo schema degli scarichi o il progetto dell’impianto può fornire indicazioni sulla posizione prevista delle colonne e sul percorso delle tubazioni.
3 – Cercare gli elementi visibili
Alcuni elementi presenti nell’edificio possono dare ulteriori indicazioni utili sul percorso degli scarichi, ad esempio:
- La presenza di pozzetti di ispezione all’esterno;
- Il punto di uscita delle tubazioni verso la rete fognaria;
- Eventuali cavedi o colonne tecniche;
Osservare questi elementi permette spesso di comprendere la direzione generale dell’impianto.
4 – Ascoltare il rumore degli scarichi
Se vengono utilizzati i servizi igienici dei piani superiori, il rumore dell’acqua che scorre nella colonna può aiutare a individuarne approssimativamente la posizione.
Si tratta però solo di una semplice indicazione approssimativa e non permette di individuare con certezza la posizione degli scarichi.
5 – Gli indizi visivi sono sufficienti?
No. Gli indizi visivi e la documentazione tecnica permettono solo una valutazione preliminare, perché modifiche e ristrutturazioni eseguite nel tempo possono aver cambiato il percorso originale delle tubazioni
Come verificare il percorso effettivo degli scarichi
Quando gli indizi visivi e la documentazione disponibile non sono sufficienti, è possibile ricostruire il percorso reale delle tubazioni mediante una verifica strumentale.
La videoispezione controlla lo stato interno delle tubazioni.
Quando è necessario ricostruire il percorso dello scarico, la sonda può essere localizzata dall’esterno tramite apposita strumentazione.
Questa procedura è particolarmente utile quando si devono pianificare lavori di ristrutturazione, ricercare una perdita o verificare il percorso degli scarichi in assenza di documentazione aggiornata.
Confronto tra i principali metodi per individuare il percorso degli scarichi
| Metodo | Precisione | Quando usarlo | Limiti |
| Schema originale | Bassa | Prima valutazione veloce | Potrebbe non essere aggiornato |
| Ispezione visiva | Bassa | Quando le tubazioni sono a vista | Non utilizzabile con tubazioni murate o interrate |
| Ascolto del rumore | Bassa | Individuazione della possibile posizione della colonna | Non individua il percorso con precisione |
| Videoispezione | Alta | Ricerca guasti all’interno dei tubi | Richiede accesso allo scarico |
| Videoispezione con localizzatore | Molto alta | Ricostruzione precisa del tracciato | Richiede strumentazione dedicata |
Nella maggior parte dei casi, la combinazione tra videoispezione e localizzazione rappresenta la soluzione più efficace per ricostruire il tracciato dell’impianto.
Una volta individuato il percorso degli scarichi, è possibile valutare anche se sia davvero necessario intervenire con demolizioni.
Serve sempre demolire per intervenire sugli scarichi?
Quando una colonna di scarico o una tubazione presenta una perdita, spesso si pensa che l’unica soluzione possibile sia demolire muri o pavimenti per sostituire completamente l’impianto.
In realtà non è sempre così.
Prima di scegliere il tipo di intervento è importante eseguire una verifica tecnica per conoscere:
- La presenza di rotture o crepe
- Lo stato di conservazione dello scarico
- La causa del problema
- L’estensione del danno
- La posizione effettiva delle tubazioni
La videoispezione consente di verificare le condizioni interne dello scarico e rappresenta uno degli strumenti principali per individuare la soluzione più adatta.
In molti casi è possibile intervenire con delle tecniche di risanamento tubazioni, localizzate o estese come il Relining.
La scelta del sistema più adatto deve sempre basarsi su una diagnosi tecnica di un professionista.
In questo modo è possibile ripristinare la funzionalità dello scarico intervenendo dall’interno, senza demolire muri o pavimenti.
Caso reale: scarico forato durante il montaggio di una tenda
In un edificio residenziale, prima dell’installazione di una tenda esterna, non era stato verificato il percorso della tubazione di scarico presente nella parete interessata all’intervento.

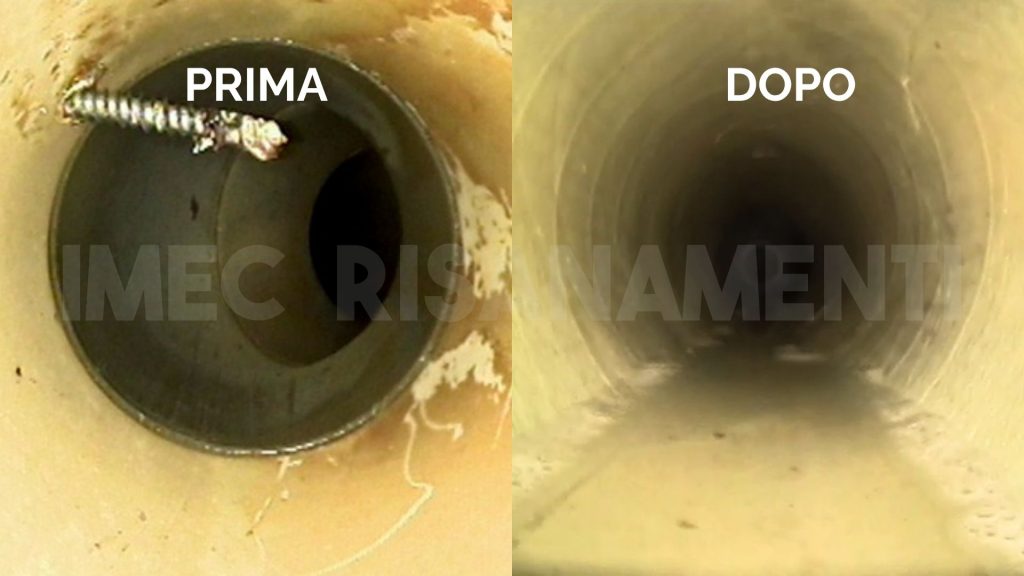

Durante il fissaggio della struttura sono stati eseguiti alcuni fori nella parete. Uno dei punti di ancoraggio ha intercettato una tubazione di scarico, provocando una rottura e la successiva comparsa di infiltrazioni.
Per capire la causa del problema è stata eseguita una diagnosi tecnica mediante telecamera.
Questa ha permesso di individuare il foro senza ricorrere ad aperture di muri o pavimenti.
La rottura è stata riparata con la tecnica del Packer, un sistema di risanamento localizzato che permette di ripristinare la tenuta della tubazione intervenendo esclusivamente nel punto danneggiato.
Questo caso dimostra come anche interventi apparentemente semplici, ad esempio il montaggio di una struttura esterna, possono causare danni agli scarichi se il percorso delle tubazioni non viene verificato preventivamente.
